Pregled proizvoda

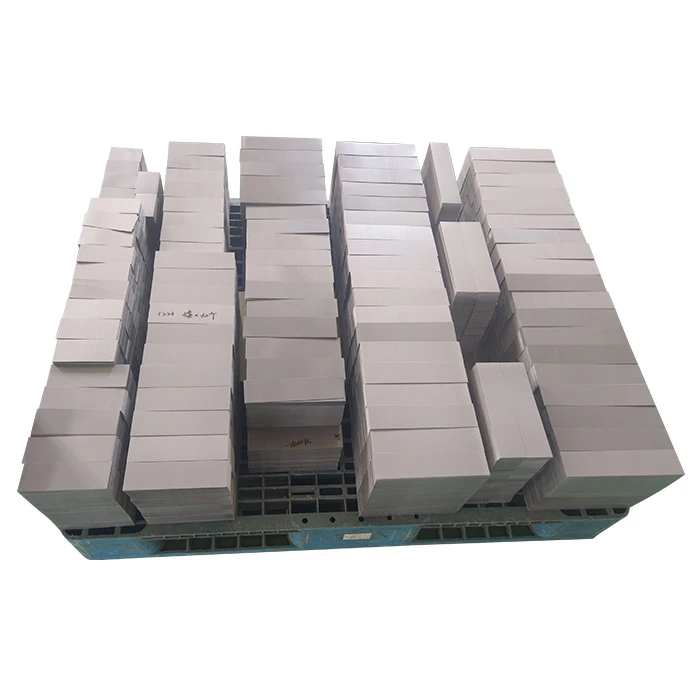

TheJezgra reaktora, uglavnom sastavljen od naslaganih visoko{0}}kvalitetnih silikonskih čeličnih limova debljine ispod 1 mm, koncentrira i usmjerava magnetski tok za suzbijanje strujnih fluktuacija i kontrolu reaktivne snage.
Tehničke specifikacije
| Kategorija | Tehnički parametar | Tipična vrijednost / standard | Jedinica |
|---|---|---|---|
| Magnetski i električni | Nazivna frekvencija | 50 / 60 | Hz |
| Radna gustoća toka (Bm) | 1.2 ~ 1.45 | T | |
| Gustoća toka zasićenja (Bs) | Veći ili jednak 1,8 | T | |
| Početna propusnost (μ0) | Veći ili jednak 5000 | - | |
| Ukupna duljina zračnog raspora (∑ δ) | 4,5 (podijeljeno u 3 paketa po 1,5) | mm | |
| Materijal i konstrukcija | Klasa silikonskog čelika | 30RK120 ili 35H300 | - |
| Debljina lima | 0.30 / 0.35 | mm | |
| Faktor slaganja | Veći ili jednak 0,96 | - | |
| Ukupna težina jezgre | 45.5 | kg | |
| Površina poprečnog-presjeka jezgre | 6400 | mm² | |
| Gubitak i toplina | Specifični gubitak jezgre (P1.5/50) | Manje ili jednako 1,20 | W/kg |
| Ukupni gubitak bez{0}}opterećenja | Manje ili jednako 55 | W | |
| Klasa toplinske-otpornosti izolacije | Klasa H (ili Klasa F) | - | |
| Metoda hlađenja | AN (prirodni zrak) | - | |
| Mehanički i ekološki | Interlaminarni otpor izolacije | Veći ili jednak 50 | Ω·cm²/list |
| Moment steznog vijka | 25 ~ 30 | N·m | |
| Razina buke | Manje ili jednako 48 | dB(A) | |
| Dielektrična čvrstoća prema zemlji | 3.0 / 60s | kV |
Osnovne inženjerske značajke
- Tehnologija preciznog rezanja
Precizno rezanje kontrolira tolerancije debljine i ravnost površine kako bi se smanjili gubici vrtložnih struja.
- Integrirani sustavi stezanja
Opremljen -izdržljivim mehaničkim steznim uređajima za održavanje stabilnosti strukture pod visokim elektromagnetskim stresom.
- Arhitektura zatvorenog magnetskog kruga
Bešavni spojevi jarma-na-stup koji koriste identičan čelik visoke-propusnosti minimiziraju curenje lutajućeg toka.
Sukladnost i osiguranje kvalitete
| Područje fokusa | Protokol osiguranja kvalitete | Ciljna metrika / standard |
|---|---|---|
| Standardna usklađenost | Potpuna usklađenost dizajna i proizvodnje | IEC / IEEE međunarodni temeljni standardi |
| Magnetsko ispitivanje | Obavezna 100%-provjera prije otpreme | Potvrđena ograničenja gubitka-bez opterećenja i propusnosti |
| Sljedivost materijala | Zapisivanje toplinskog broja sirovine | Certificirani silikonski čelik i podrijetlo premaza |
| Geometrijska preciznost | Praćenje koordinatnog mjernog stroja (CMM). | Strogi paralelizam snopa i tolerancije mikro{0}}razmaka |
| Integritet izolacije | Visok{0}}potencijalno ispitivanje interlaminarne otpornosti | Nula lokalizirana žarišta vrtložnih struja |
Prijave
| Varijanta | Polje primjene | Operativna metoda | Ključne prednosti |
|---|---|---|---|
| Zra-jezgra | Visoko{0}}naponski prijenosni vodovi | Ograničava ozbiljne{0}}struje kratkog spoja | Zaštitne linije i oprema |
| Šuplja magnetska zaštita | Okruženja s visokim zahtjevima za EMC | Sprječava lokalne elektromagnetske smetnje | Štiti susjednu preciznu elektroniku |
| Jezgra suhog-tipa | Prostor{0}}ograničene unutarnje instalacije | Koristi zavojnice lijevane epoksidnom smolom | Pruža visoku dinamičku i toplinsku stabilnost |
| Jezgra uronjena-u ulje | Vanjske trafostanice i elektroenergetski objekti | Uranja sklop u izolacijsko ulje | Pruža pouzdano hlađenje i izolaciju |
FAQ
P: Kako tvornica sprječava hrđu na jezgri reaktora tijekom pomorskog transporta?
O: Jezgre su premazane -flash-lakom protiv hrđe, teška pakiranja sredstva za sušenje i vakuumsko{2}}zatvoreno VCI plastično pakiranje prije pakiranja u sanduk.
P: Kako su teški sklopovi reaktorske jezgre osigurani unutar drvenih sanduka za izvoz?
O: Jedinice su pričvršćene izravno na klizače kanala od ojačanog čelika-kako bi se spriječilo bočno pomicanje tijekom transporta.
P: Koje je tipično tvorničko vrijeme isporuke za prilagođenu-seriju reaktorske jezgre?
O: Standardna proizvodnja traje četiri do šest tjedana nakon potpisivanja konačnog tehničkog crteža-i dodjele materijala.
